XGN2-12Z 箱型固定式交流金属封闭开关设备

全国咨询热线

0516-86532338

60秒人工响应

30分钟内给予技术咨询答复

24小时免费提供方案设计

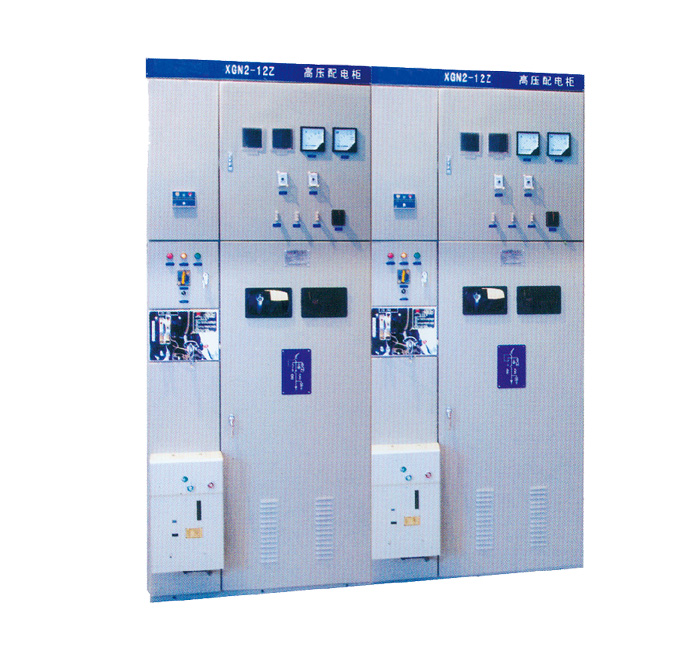

XGN2-12Z箱型固定式交流金属封闭开关设备(简称开关柜)用于3~12kv三相交流50Hz系统中作为接受和分配电能之用的户内成套配电设备，具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。

本开关柜负荷国家标准GB3906《3~35kv交流金属封闭开关设备》及国家标准IEC298的要求，并具有一套性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”的闭锁功能。

开关柜的主开关采用SN10-10型系列少油断路器及ZN28A-12 型系列真空断路器。断路器配用CD10 系列电磁操动机构或CT8 弹簧操动机构;真空断路也可配用CD17系列电磁操动机构、CT17或CT19B弹簧操动机构。隔离开关采用GN30-10旋转式和GN22-10大电流隔离开关系列产品。
